Док-станция PCIe PCI-E EXP GDC для внешней видеокарты ноутбука/док-станция для ноутбука (версия интерфейса Экспресс-карты)

Еще
Поделиться
plus
3 173,44 руб.
Бесплатная доставка

Доставка и возврат

В Russian Federation
Доставка 25 июняБесплатно
Доставка 12 июня710,58 руб.
Доставка 27 июня4 044,17 руб.
Вернём деньги, если не получите заказ через 90 дней после отправки.
Бесплатный возврат по любой причине в течение 15 д.

Вопросы и ответы

Пока их нет. Задайте вопрос первым

Описание

[Аксессуары, которые вам нужны для EXP GDC]

Примечание: Из-за обновления продукта, фото товара может не обновляться вовремя, пожалуйста, обратитесь к фактическому товару, который вы получили.
100% оригинал! Партнеры EXP GDC!
Это «сделай сам» продукт, он не только нуждается в базовых знаниях и практических навыках, но и нуждается в профессиональной послепродажной поддержке! Это причина, по которой вы должны выбрать нас!

[Рабочие дни и часы]

С понедельника по пятницу
Время Нью-Йорка 20:00-05:00
Время Мельбурна 12:00-21:00
Лондонское время 01:00-10:00
Пекинское время 09:00-18:00

[Обзор]

EXP GDC-это оборудование для внешнего графического адаптера ноутбука; Оно может помочь вам использовать внешнюю независимую высокопроизводительную графику, может быть использовано для доступа к любому из интерфейсного оборудования PCI-E, используется для повышения производительности ноутбука, чтобы вы могли играть в те огромные игры, запрашивающие высокопроизводительную графику;
HTB1dPpIKFXXXXXSXXXXq6xXFXXXU
(Примечание: питание постоянного тока: 12 В, но не более 150 Вт)

[Учебное пособие EXP GDC]

[1] проверьте модель вашего ноутбука в списке поддержки или нет. (См.[Список поддержки]);
[2] проверьте интерфейс вашего ноутбука, чтобы убедиться, что интерфейс вашего ноутбука. (См.[Как различать типы интерфейса вашего latpop?])
[3] Как отличить, можно ли использовать внутреннюю часть монитора ноутбука или нет? (См.[Использование внутреннего экрана])
[4] проверьте модель вашего ноутбука, если в черном списке. См.[Черный список]
[5] Как выбрать внешнюю видеокарту? См.[Рекомендуемая видеокарта]
[6] Если у вас есть какие-либо проблемы, пожалуйста, обратитесь к[Устранение неисправностей]И[Вопросы клиентов]
[7] пожалуйста, свяжитесь с нами, если вы все еще не уверены :)

Примечание.

1. Это «сделай сам» продукт, для которого необходимы базовые компьютерные знания и практические навыки. Мы советуем вам внимательно изучить это в нашей вики перед покупкой.

Адрес Вики:Http://www.raspberrypiwiki.com/index.php/EXP_GDC(Мы будем регулярно обновлять знания продукта на вики);

2. Мы советуем вам внимательно прочитать руководство пользователя после того, как вы получите наш продукт. (Руководство пользователя будет отправлено вам с оборудованием EXP GDC).

3. Продукт не подходит для любых моделей ноутбуков из-за совместимости, пожалуйста, внимательно прочитайте детали или проконсультируйтесь с нами перед покупкой.

4. Пожалуйста, выберите версию EXP GDC в соответствии с беспроводной сетевой картой вашего ноутбука. Иногда вам нужно распаковать ноутбук, чтобы подтвердить это, если вы не знаете, какой интерфейс.

5. Использование уведомления:

1/отключите PCI-E варианты энергосбережения в системе управления питанием и BIOS, это может избежать застоя системы в качестве причины длительного ожидания.

2/пожалуйста, установите ваше устройство в соответствии с руководством, не подключайте и не выключайте ваше оборудование при включении питания.

Версии EXP GDC в зависимости от типов интерфейса:

[Как различать типы интерфейса вашего latpop?]

EXP GDC должен использоваться со встроенным интерфейсом беспроводной карты ноутбука.
Для подтверждения типа интерфейса беспроводной карты необходимо разобрать ноутбуки без интерфейса Expresscard.
Ноутбуки разных версий, интерфейс не одинаковый, вот представление интерфейса:
  • Интерфейс Expresscard в левую и правую стороны ноутбука, ширина составляет 3,4 см или 5,4 см. Высота 5 мм, глубина около 7 см, внимание экранировано.
HTB1DQlqJpXXXXX9XVXXq6xXFXXXb
Интерфейс Expresscard имеет ряд 26 контактов, наш адаптер поддерживает 54 # и 34 #.
  • Другой ноутбук нужно разобрать установку, использовать беспроводную интерфейс сетевой карты, а именно Mini PCI-E или NGFF.

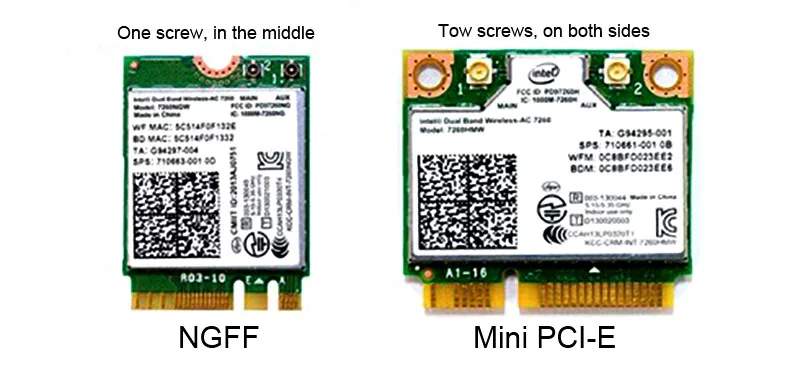

NGFF&Mini PCI-E

[Использование внутреннего экрана]

  1. Ваш ноутбук должен быть Intel (R) HD graphics.
  2. Ваша внешняя видеокарта должна быть выше GTS450, иначе вы должны использовать внешний монитор.

[Список поддержки]

(Следующая модель-это наши отзывы клиентов, которые они используют и без проблем)

  • Для Lenovo
W530T520W520X220X220TZ570T420Y460Y560PT410E420X201X201sEdge 14T410sT400T510X201TX200W500T61pX61TT61T60T520T420Sy470T420IY480G480k580sE520Y580G500E46AY530G510Y400G500V460Y560Py480ny480E420K29B470Z470L421SL410KE420SG470G450z465Y500V370G430Z370Y485Y410Pv1000s410py471as230uV570e420sZ500V470Y40 A8Y50Z501Z480Z580U310K46Az380 A8Y50Z501Z480Z580U310K46Az380X230t
  • Для Dell
E6520Vostro 3450XPS15.L502Studio штекер 1557XPS 1645E4310M4600Insp.1545XPS 1340E4300XPS 1640E6500Insp 1420XPS 1340Vostro 15001440Vostro v130XPS M1530D830M1330Studio 1555Insp 1520Vostro 1310E15051545E6520E6520E6220E5410E4310E641014RM12104600MD630E64206320N4120N50103421N3010772014R4728152014rd658N411014RD658inspiron15-3521e632074205537xps164515r7520767015R 452655145444730r 5420M6600752055374050vostro3300n3420L702X3542155815
  • Для Sony
Z21VPC-Z11VPC-Z13VPC-Z12VGN-FW45Z46GDVGN-NS110eEA27ECVPCCA36ECEA47ECCB36ECNw35eEA200CS138Vgn-nw71fbSVT11138CCSvpcs128ecFW17Z45vpcea25fgvpcea18ecVPCEB26FXVPCZ138GGsve14a28ccsPcg-71212tSVE 141
  • Для HP
4530s2560P8460P4330s2540P8440PDV4-20002530P2740P6930P6930P2730PHDX9000Pavilion DV4DV9690enCQ60DV71267CLHDX16HDX18TTX22510PDV7-3020EDDV2000dv2416US6910PNC640021334530sHp8440p14 beatsG42DV51220TXN51108570PCQ35-219TXDV2804TXCQ45CQ40CQ42 285TX8560P2730p4321sDV7HP44318470P2570Penvy17 j120usHP6450BHP8470Pcq15-102tx2570P8460PDV7-4050er
  • Для Fujitsu:AH531T731S6420T901T5010U9200AH56/Gnh532
  • Для Acer
Этюд One4752G4750GE1-471G5750G5951GE1-571GV3-571GV5-472G4315V5-471Gv3772g4738GAcer4745gE5-511G5552g
  • Для MSICX623CR720A6200-021USCR630M610GX640GE60
  • Для ToshibaR840A665L305-S5921L300A505-6965L300L305-S5921M332M780L700L650-02BL800
  • Для ClevoM860TUM570RU
  • Для SagerNP2096NP8662NP5793
  • Для NECVersa E6500
  • Для Asus
F8SAX42JRX59SL1015PEMM60JY581CX81x55vX450VBX450JSx450cN61JVx402caU24Er400P53SJn75sln75sN61JQN56n53k56ck55vdK53SVK52DRk45vsK43SMa55vdK42JBK40IPK40INg73swF83seA73SA55VMA53a450jA43XA43sa42jk55vmk43SDG74SXN43sln55slk55vmA45K56CBK43DK42kvX55XI237VD-SLX550VCN81VGX751LA53SA53SMa450jf
  • Для LGP300
  • Для SamsungR780NP300E4ANP270E5J-K01CNr428rv420
  • Для HASEEA460-I7K590CA560PK580PA430K470p460PA550k602cK590SK500DE400K500C-i7 D1k660EA460p-i7K480N
  • Для университета ЦинхуаU49fK41HA14RM0C
  • Для голубого небаP170em
  • Для Haier7g-2X5P
  • Для GigabyteP15f V2
  • Для FangzhengyiheА60

[Черный список]

Для моделей ноутбуков Black List мы советуем пользователю не пытаться использовать его с нашим продуктом.
Примечание: не покупайте, если у вас есть эти ноутбуки.
  • Асус(N55SF, N75 ACPI, ASUS A53XI24 1SV-SL, K43SD, A73S, K53SD, X8dij, A43s, n55sl, k45dr)
  • ЛеновоE530, L430, E43, U410, E49, K49, G50-75M (новое дополнение)
  • HPH533OM, 6910, 5310 м
  • HaseeUi45, EVI4
  • ХайерТ68
  • Acer4739z
  • Самсунг450

[Рекомендуемая видеокарта]

Список рекомендуемых видеокарт:

GTX650 GTX660 GTX670 GTX750 GTX760 GTX950
GTX960 GTX970 GTX980 GTX1060 GTX1070 GTX1080

И для других видеокарт, может быть, они также могут использоваться, но совместимость и производительность не так хороши, как карты в списке. Поэтому не рекомендуем покупать.

Для GTX 1060 1070 1080

Они совместимы с EXP GDC, но необходимо установить драйвер Auguest 2016 (версия 372,70).А GTX 1080 самый мощный мы рекомендуем.

Для GTX1030 GTX1050 GTX1050Ti GTX1070Ti GTX1080Ti
Технический специалист рассказывает нам, что эти карты являются новым продуктом и накопитель не поддерживает этот продукт. Поэтому мы не рекомендуем вам его покупать.

Особенности:

  • Поддержка PCI-E X16, фактический режим X1 (в зависимости от конфигурации ноутбука может быть обновлен до режима X2
  • Операционная система: Windows XP/7/8/8.1, Linux и т. д.
  • Тип продукции: устройство расширения PCI-E для ноутбука
  • Позиционирование продукта: повышение производительности ноутбука.
(PS: Win XP, Win8/8,1 совместим только с ноутбуком с внешним экраном)
  • Входной интерфейс:Expresscard (совместим с 34 # & 54 #) (Зависит от модели вашего ноутбука)
  • Интерфейс ввода/вывода питания:
Поддержка внешнего адаптера питания DELL или питания ATX;
Интерфейс 8P: 220 Вт макс.
Интерфейс постоянного тока: 5,5x2,1 мм, макс. 150 Вт, поддержка функции мягкого переключателя. (Кабель ATX без ограничения мощности)
  • Расширенная поддержка: PCI-E X16:DMI GT/s (X1) 5
  • Другие функции:
Переключатель CTD (время задержки): 6S
Переключатель PTD (время задержки): 7S, 14S
USB: 1,0/1,1/2,0
(Напоминание: Win XP, Win8/8,1 совместим только с ноутбуком с внешним экраном)

Обновленные функции:

  1. Двойной коммутатор, совместимый с TD (разрешение аппаратного конфликта)
  2. Многоступенчатая схема защиты от помех
  3. Усиление линии передачи данных
  4. Многофункциональное автоматическое переключение (поддержка плавного пуска)
  5. Высококачественные импортные электронные компоненты
  6. Опорный металлический шкаф (опционально)
  7. Технология двойной меди для усиления системного питания
  8. Изоляционная схема защиты
  9. Светодиодный индикатор состояния
  10. Расширение интерфейса USB
  11. Боковой 6-контактный интерфейс питания

HTB1sCIINpXXXXXSXpXXq6xXFXXXX

Комплектация:

  • Адаптер EXP GDC PCI-E-1 шт.
  • 1 x Кабель Expresscard (длина 65 см)
  • 1 x Силовой кабель ATX PSU (длина 11 см)

Применение EXP GDC:

001

[Установка оборудования]

Схема подключения:

002-1

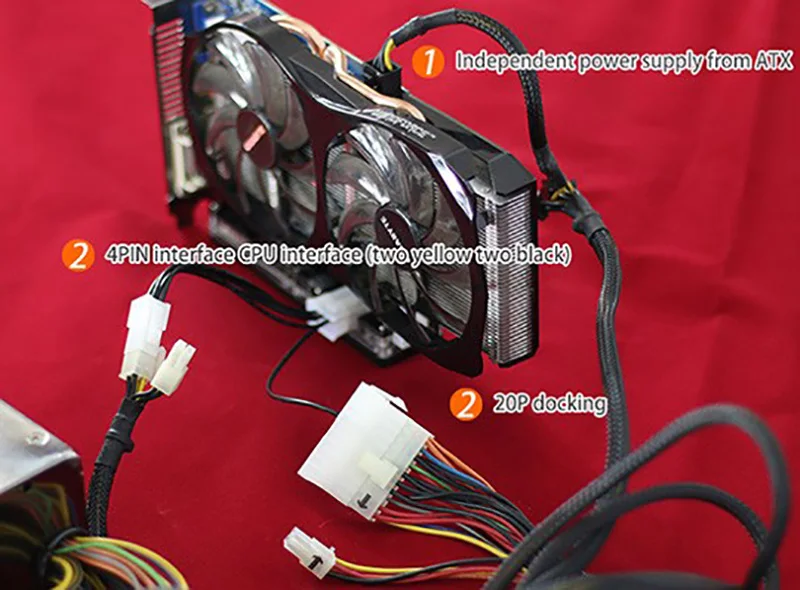

002-2

Способ установки с внешним питанием:

Можно использовать адаптер питания DELL;

TB2GMa5aVXXXXbAXpXXXXXXXXXX_!!20602407

Другой конец подключается к интерфейсной плате линии передачи данных, соответствующей "справочной таблице". Плата HDMI EXP GDC не может быть подключена к другой линии передачи данных HDMI, в противном случае это приведет к повреждению оборудования.

Установка видеокарты и блока питания (DELL DA-2/D220P), убедитесь, что интерфейс питания видеокарты полностью подключен

Примечание.
Необходимо перезапустить ноутбук после установки оборудования;
Необходимо отключить, когда вы вытаскиваете или вытягиваете устройство, или устройство легко повредится.

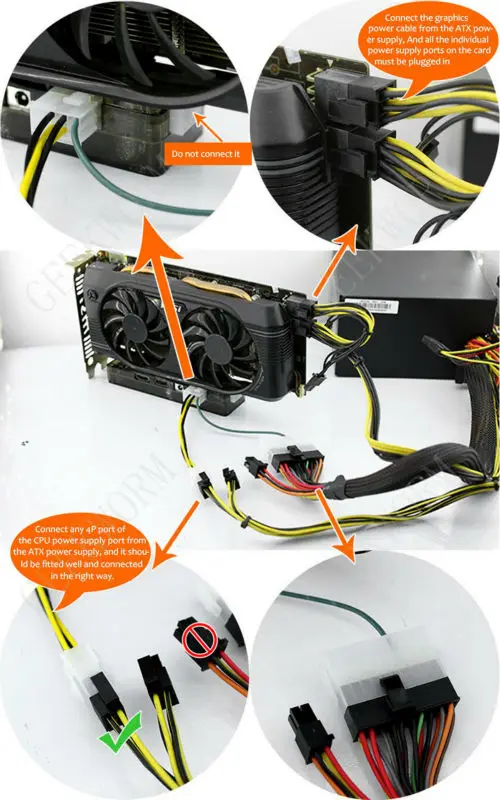

Метод установки блока питания ATX:

ATX-Power Supply Cable Connection

Примечание:Независимый блок питания для видеокарты от ATX

Шаги по обновлению:

  1. Двойной коммутатор, совместимый с TD (разрешение аппаратного конфликта)
  2. Многоступенчатая схема защиты от помех
  3. Усиление линии передачи данных
  4. Многофункциональное автоматическое переключение (поддержка плавного пуска)
  5. Высококачественные импортные электронные компоненты
  6. Опорный металлический шкаф (опционально)
  7. Технология двойной меди для усиления системного питания
  8. Изоляционная схема защиты
  9. Светодиодный индикатор состояния
  10. Расширение интерфейса USB
  11. Боковой 6-контактный блок питания interфактор
HTB1WMXJKFXXXXXHXXXXq6xXFXXXi

Общая конфигурация установки ноутбука:

Lenovo T410/T420/T430

BIOS-DISPLAY-графическое устройство для интегрированной графики

Lenovo Y470/G470/Y480/G480

BIOS-GRAPHIC набор устройств для UMA, отключение PXE BBOT для LAN

Acer 4750G/4752G/5750G

BIOS-GRAPHIC установленных режимов для интегрирования, отключения сетевой загрузки

HP 8460P/8470P

Набор PTD для 7S

HP cq45

Набор PTD для 7S

HP envy 14 beats

Набор PTD для 7S

HP 2730P

Установка PTD на 7S, отключение загрузки PXE для локальной или сетевой загрузки

НР CQ35-219TX

Вставьте кабель EC перед входом в систему

HASEE K590C

Отключить встроенную графику

DELL 4600M

Режим графики можно переключать в BIOS

Леново Z470

Если вы столкнулись с черной загрузкой, выключите Беспроводной Жесткий переключатель NIC

Асус N56

Для удаления драйвера встроенной подвесной графики, затем подключите внешнюю видеокарту.

MSI GE60

Обновите BIOS до последней версии

[Устранение неисправностей]

1. Запуск черного экрана, без дисплея.
1] некоторые Материнские платы могут не поддерживать более 4 Гб памяти, пожалуйста, поместите в единую память ниже 4 ГБ.
2] проверьте, подключено оборудование, интерфейс контактирует хорошо, использование б/у графики, обратите внимание, что золотой гвоздь wipe graphics.
3] Проверьте, что источник питания видеокарты является нормальным, подключен двойной интерфейс 6P, использование блока питания ATX, соответствует ли он стандарту питания видеокарты.
4] Встроенный графический ноутбук может автоматически переключаться на внешний экран, пожалуйста, обратите внимание, чтобы подключить внешний дисплей, внешний монитор подключен с выходным концом, подключен с графикой снаружи.
2, после запуска ноутбука многократно перезапускать
1] обновление ноутбука до последней версии BIOS
2] Использование сна для загрузки
3, при наличии газеты погрешность 1802 или 1804,
1] щетка блокнот BIOS белый список
2] в BIOS для отключения внешней видеокарты, используемой в порте, соответствующий порт открыт в программном обеспечении DIY GPU.
4. Запустите ошибку PXE
1) Выключите в блокноте BIOS выключите опцию сетевой загрузки "Загрузка По LAN"
5, карта в логотипе запуска
1] некоторые Материнские платы не поддерживают более 4 Гб памяти, пожалуйста, поместите в единую память менее 4 Гб;
2] Использование сна для загрузки
3] в блокноте BIOS off boot опция "загрузка в LAN"
4] Переключение в BIOS "Video device 'или" Graphic mode "опции, интегрированный или UMA для установки явных режимов, переключаемый режим переключения, модель THINKPAD в PCI EXPRESS PCI-E graphics mode
6. Войдите в синий экран системы
1] но добавление видеокарты в систему удалить диск с помощью встроенного отдельно и отключить встроенный отдельно в Диспетчере устройств
2] в BIOS отключить беспроводную сетевую карту. (это только для GM45 перед платформенным ноутбуком)
3] Мы рекомендуем замену операционной системы.
7, в карточке WINDOWS picture
1] но добавление видеокарты в систему удалить диск с помощью встроенного отдельно и отключить встроенный отдельно в Диспетчере устройств
2] Мы рекомендуем замену операционной системы.
8, вход в систему серьезно медленный, медленный отклик
1] обновление ноутбука до последней версии BIOS
2] используется одна память
3] Чтобы выгрузить и отключить ноутбук поставляется с видео
4] Проверьте правильность проводки оборудования. Использование б/у видеокарты обратите внимание, что золотой гвоздь wipe graphics
5] поставка нормальная, двойная карта порта питания 6P должна подключаться к линии питания; Источник питания с помощью ATX обратите внимание, является ли выходная мощность 12 В для удовлетворения спроса карты. Не используйте питание для настольного компьютера бумажного атx.
9, установленный драйвер не может быть открыт после пульта управления видеокартой
1] в настройках разрешения нажмите кнопку "test" - "распознавание" для активации карты
2] память опускается ниже 4 г
3] переустановите Графический драйвер
4] правильно подключите внешний монитор
5] Удалить отключить только встроенный
10, в менеджере устройств Huang Biao графические советы
7] Установите Графический драйвер
8] чтобы проверить, есть ли нормальный источник питания
9] память опускается ниже 4G
10] Удалить отключить только встроенный
11] Мы рекомендуем замену операционной системы
12] настройки установки программного обеспечения DIY GPU для 36 бит (программное обеспечение DIY GPU-это платежное программное обеспечение, свяжитесь с владельцем авторских прав, чтобы купить.)
13] программное обеспечение DIY GPU для закрытия D-GPU
11, монитор ноутбука не отображается
15] в дисплее переключателя настройки разрешения
16] с помощью программного обеспечения DIY GPU установить для открытия настройки I-GPU
12, внешний монитор не отображает
17] проверьте, подключен ли дисплей к внешней видеокарте
18] правильные настройки ввода дисплея
19] в дисплее переключателя настройки разрешения
20] Используйте набор графических процессоров DIY для открытия настроек
13, улучшение производительности игры не очевидно
22] Оптимизация графики
24] драйвер видеокарты не установлен должным образом
25] неверные настройки дисплея
26] нехватка карт
27] проблемы с играми поддерживаются, замена игры имеет эффект взгляда

[Вопросы клиентов]

Дополнительные сведения и часто задаваемые вопросы см. В Вики:

Http://www.raspberrypiwiki.com/index.php/EXP_GDC

В 1: мой ноутбук xxx-xxx, совместим ли мой ноутбук с EXP GDC?
Ответ:
Ноутбуки, выпущенные после 2007 года, почти все подходят к EXP GDC, когда у них есть Мини слот PCI-E или слот EXPRESSCARD.
Вопрос 2: какой источник питания следует использовать?
Ответ:
Мы предлагаем только кабель ATX посылка кой для питания EXP GDC. Выберите Внешнее питание для вашей видеокарты.
6P Выходная мощность:
Максимально обеспечивает выход интерфейса 6PIN + 8PIN, максимальную поддержку 12A, максимальную поддержку вывода 18A с материнской платой и. Если для карты питания используется более 220 Вт, используйте кабель ATX, блок питания ATX для графики.
Интерфейс питания 8P:
Основная плата и оснащение интерфейса блока питания, поддержка функции мягкого переключения (запуск питания ноутбука, отключение питания ноутбука). Мощность этого интерфейса, вы можете использовать 1 специальный DELL 220W, 2, можно сопоставить с кабелем ATX с помощью питания ATX для поддержки внешнего питания графики, функция мягкого переключения.
Интерфейс питания постоянного тока:
Поддержка источника питания постоянного тока 12 Вольт Тип входного интерфейса внешний диаметр 5,5 мм, внутренний диаметр 2,1 мм, максимальная мощность 150 Вт, поддержка функции мягкого переключателя.
В 3: может ли он работать с собственным монитором?
Ответ:
Если вы используете карту серии AMD, ее необходимо подключить к внешнему монитору для использования.
Если вы используете карту серии N, которая превышает GTS450, и ваш ноутбук владеет процессором Intel Core graphics, и используйте программное обеспечение GPU для установки, тогда он может использовать внутренний монитор ноутбука, в противном случае, его нужно подключить к внешнему монитору.
(Для получения более подробной информации о программном обеспечении DIY GPU см. Страницу WIKI)
Вопрос 4: почему у моего адаптера EXP GDC светильник вого индикатора?
1/из-за разницы партии продукции Некоторые адаптеры EXP GDC имеют светильник индикатор, а некоторые-нет, но это не повлияет на использование, мы тестируем каждый адаптер перед выходом из завода.
2/в этой партии у него нет светового Индикатора, но это не проблема качества. Если во время использования возникнут какие-либо проблемы, обратитесь к руководству пользователя или свяжитесь с нами для получения помощи.

Характеристики

Название брендаGeekworm
Ширина3.5
ТипСтанции стыковки компьтер-книжки
УпаковкаДа
Длина13.5
Номер моделиExpress card interface Version
Минимальная единица измерения100000015
Продано Вsell_by_piece
Каждая упаковка1
Вес логистики0.200
Размер логистики - длина (см)19
Размер логистики - высота (см)6
Размер логистики - ширина (см)12

Geekworm official store

98.7% хороших отзывов7834 подписчиков
