5,5 "черно-белый набор для телевизора
5,5-дюймовый черно-белый ТВ комплект предназначен для инженерами путем тщательного отбора сырья, отладка и дизайн после многократных экспериментов. Полностью экранированный Магнитный стальной трансформатор используется в этом телевизоре, который полностью преодолевает помехи сильного магнитного поля трансформатора к трубке изображения и делает общую производительность оптимизированной. Компоненты тестируются и строго проверяются. Эта машина имеет передовой принцип, разумный макет компонентов и красивый внешний вид. Он исправляет недостатки одного и того же типа машины, такие как путаница и ошибки персонажа, и улучшает скорость сборки.
Размеры изделия: 185*178*150 мм:
1. Основные параметры этой машины:
Вход силового трансформатора-220 В переменного тока, выход-12 В переменного тока, внешнее входное напряжение постоянного тока-12 В, ток всей машины-0,8a-1,2a, нити накала, напряжение кинескопа-6,3 V (эффективное значение), и анода Высокое напряжение составляет 6-7V. Входное сопротивление антенны составляет 75 Ом, входное сопротивление видео-75 Ом, четкость изображения больше 380 линий, а выходная мощность аудио-10 Вт.

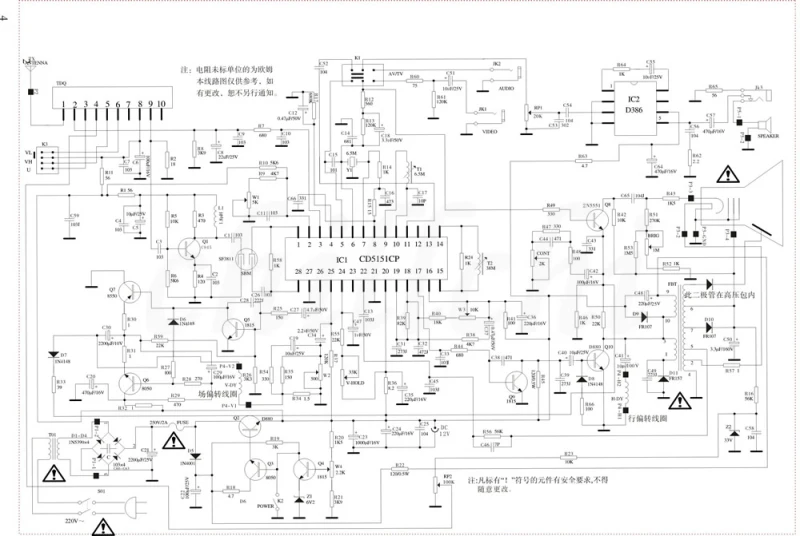

2. Принцип цепи (для более четкого отправки по электронной почте):
3, черно-белый поток сигнала ТВ
Телевизионный сигнал получен антенной и отправлен на штырь 1 электрического тюнера TDP. Высокочастотный сигнал (выше 48 МГц) здесь сильно усилен и смешан, и становится первым аудио промежуточным частотным сигналом 38 МГц изображения промежуточной частоты и 31,5 МГц каждого. Затем выход из pin 9 отправляется в Q201 для предварительного усиления. Выход сигнала Q201 отправляется на поверхность акустического волнового фильтра, который имеет специальные частотные характеристики, необходимые телевизору. Это позволяет передавать только промежуточную частоту изображения 38 МГц и первый аудиосигнал промежуточной частоты 31,5 МГц в соответствии с некоторыми требованиями. Другие сигналы фильтруются или поглощаются. После поверхностного акустического волнового фильтра сигнал поступает в интегральную схему ICI 1 и 28 футов, после обработки внутреннего сигнала, интегральная схема ICI 5 выводит композитный Полный ТВ-сигнал (включая 0-6 МГц видеосигнал, 6,5 МГц второй аудиосигнал, линейный полевой сигнал синхронизации и т. д.), Отправлено в окончательную трубу Q801 для усиления сигнала изображения, а затем вход в катод кинескопа после усиления. Мгновенное значение этого сигнала представляет размер определенного пикселя на экране (изменяет прочность излучаемых электронов катода) И другая часть отправляется на интегральную схему ICI 6 pin для разделения синхронизации. После разделения сигнала синхронизации измеряется частота линейных и полевых осцилляторов. Контроль. Держите частоту и фазу линии и колебания поля строго в соответствии с сигналом, передаваемым телевизионной станцией (для достижения той же частоты и фазы). Только сделав это, можно создать полное изображение на экране. Часть сигнал передается в аудиоканал через C17, Y1 (6,5 МГц керамический фильтр) для аудио демодуляции, а также регулировать аудио сигнал передается в IC2 интегральная схема для усиления, И усиленный сигнал позволяет динамику издавать звук.

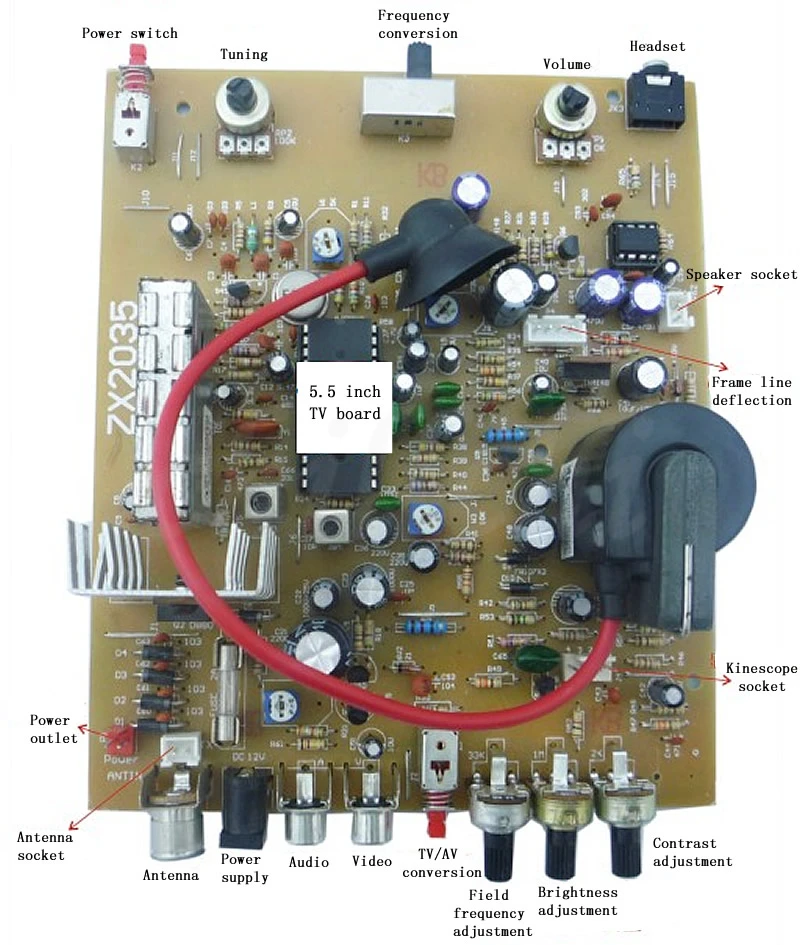

4. Принцип работы каждой части черно-белого телевизора ZX2035
1. Схема электропитания
Трансформатор T01 понижает мощность 220 В переменного тока до 12 В, который пульсирует питание постоянного тока после D21-D24 выпрямления моста и фильтрации C21. Q701-трубка регулятора, Q702-это приводная трубка, Q703-трубка усилителя выборки, а ZD701-регулятор напряжения, напряжение которого используется в качестве источника квази-напряжения. R703, R704 и VR701 образуют цикл выборки. Регулировка сопротивления VR701 может изменить напряжение регулируемого источника питания. Выходное напряжение регулируется между 9-12 В. Номинальное выходное напряжение этой машины составляет 10 в.
2. Высокочастотный тюнер и вспомогательная цепь
Эта машина принимает UVD6201-RB типа полноканальный электронный регулятор. Есть десять штифтов: 1 штифт-это входной терминал антенны, 2 штифта-это терминал автоматического управления усилением AGC, 3, 5, 6 штифтов-это терминал управления выбором диапазона, выбор диапазона напряжение 9,1 В, pin 9-это телевизор, если выходной сигнал терминала, pin 10 заземлен, И штифт 7 простаивает.
При приеме беспроводных ТВ сигналов высокочастотный сигнал, полученный антенной, отправляется на штырь 1 тюнера через гнездо антина и конденсатор C201. При приеме сигнала кабельного телевидения Подключите проводную кабельную вилку к разъему антина, отсоедините подвижный контактный элемент от антенны и подключите проводной сигнал к 1 контакту тюнера через C201.
4 фута тюнера-это входное напряжение терминала, и схема настройки состоит из VR202, R215, C224, ZD201 и других компонентов. Линейный выходной трансформатор 7 контактов на выходе + напряжение 120 В после выпрямления D603 и фильтрации C616, а напряжение 33 в получено через Диод Зенера Z201 и резистор 215. Схема настройки состоит из VR202 делит напряжение от 33 до 4 контактов тюнера. Напряжение pin 4 варьируется в пределах 0-30 в.
Напряжение 10 в, предоставляемое источником питания, используется в качестве рабочего напряжения тюнера и напряжения выбора диапазона для тюнера 8 контактов и ленточного переключателя соответственно.
3. Общественный транзит
Промежуточный частотный сигнал (изображение промежуточного частотного сигнала и первого аудио промежуточного частотного сигнала) выход из 9 контактов высокочастотного тюнера отправляется на предварительный усилитель через C202 для усиления, И после усиления, выход набора коллектора Q201 соединен с "поверхностной акустической волной" через фильтр C204 ", После формирования кривой характеристики среднего усилителя через «поверхностный акустический волновой фильтр», он отправляется в интегральную схему ICI (CD515ICP) 1 и 28, после того, как трехступенчатый усилитель промежуточной частоты изображения внутри IC, он непосредственно добавлен к детектору видео. Обнаруженный видеосигнал усиливается в цепи предварительного видеоусилителя и выводится из pin 5 после того, как шум будет удален с помощью цепи подавления шума, И затем соединен с выходной схемой видеоусилителя через R802 и C802.
Внутри IC другой сигнал от цепи подавления шума добавляется к промежуточной частоте AGC и высокоэффективной цепи задержки AGC для обработки, И высокоэффективное задержанное напряжение AGC выводится из pin 3 и отправляется в конец AGC тюнера через R209. Среди них R209 является изоляционным сопротивлением, C211-фильтрующий конденсатор, а C314-высокочастотный байпасный конденсатор. 2-pin внешний потенциометр VR201 используется для того, чтобы настроить высокого Усиления AGC задержки. R206 и R207-резисторы делителя напряжения, а C206-байпасный конденсатор. 4-контактный внешний RC цепи C212, R211 определяет постоянной времени AGC стабилизатор напряжения.
4. Схема усилителя видео
Q801-выходная трубка видеоусилителя. Поскольку для этого этапа требуется большая амплитуда выходного сигнала, напряжение коллектора питания составляет около 50 В. Q801 подключается к общей цепи эмиттера с сопротивлением и емкостью. C804-это выходной Соединительный конденсатор. C808-это коллекторный резистор нагрузки, и его сопротивление оказывает большое влияние на усиление усилителя и ширину полосы пропускания. Чем больше сопротивление, тем выше усиление и чем больше полоса пропускания.
Когда контраст маленький, импульсный сигнал полного ТВ недостаточно, чтобы полностью остановить электронный луч кинескопа, поэтому на экране появится линия повторного отслеживания. Для предотвращения возникновения таких проблем к выходной трубе видеоусилителя добавляется замыкающая цепь. Замыкание цепи использует линии и поле сканирования обратных импульсов для устранения линии повторного отслеживания на растре.
Импульсы линии и поля этой машины применяются к излучателю трубки усилителя видео. Линия обратного хода-3 pin-код линейный выходной трансформатор и добавляется к Q8 излучатель через R58. Обратный Пульс поля добавляется к излучателю Q8 через R34 и D11. Когда линия или поле обратного хода положительного импульса прибывает, лампочка усилителя остановлена, и коллекторная цепь представляет высокий потенциал, который эффективно устраняет обратную линию. После того, как цепь отключения будет добавлена к av-трубке, даже если нет входного сигнала телевизора, на решетке не будет никаких обратных линий. Таким образом, наличие или отсутствие линии восстановления на решетке может использоваться в качестве знака для определения того, является ли Выходная трубка нормальной.
VR802-это Потенциометр регулировки контрастности. C805-это блокирующий конденсатор постоянного тока, который обеспечивает путь сигнала переменного тока. R812 и R811, R810, VR802 образуют параллельную цепь переменного тока для управления отзывы переменного тока усилителя, тем самым контролируя усиление усилителя. Высокочастотный компенсационный конденсатор OC3. R51-резистор с ограничением тока. Когда дисплей внутри воспламеняется, он ограничивает амплитуду короткого замыкания и играет определенную защитную роль.
5. Звуковой канал
Первая аудио сигнал промежуточной частоты (31,5 МГц), второй аудио сигнал промежуточной частоты (6,5 МГц), может немного отличаться от изображения сигнал промежуточной частоты (38 МГц) в IC внутренний обнаружения сцены. Выход от 5 футов интегральной схемы CD5151CP. Этот сигнал проходит C307/101p, 6. 5 МГц полоса пропуска фильтра Y1, чтобы вынуть второй звуковой сигнал и отправить его на CD5151 интегральной цепи 7 футов. Pin 8 также является контактом цепи усилителя промежуточной частоты аудио, но из-за того, что его Внешняя цепь подключена к C311, C312 AC БАЙПАСНЫЕ конденсаторы, он становится односторонним входным дифференциальным усилителем цепи. Резисторы R308 и R307 между контактами 7 и 8 являются сопротивлениями смещения аудиоусилителя промежуточной частоты во внутренней цепи.
Компонент T1, соединенный между штифтами 9 и 10, является линейной схемой преобразования реactance (цикл обнаружения частоты), требуемой внутренней схемой контроля пиковой частоты. 11 pin выход аудиосигнала получено после того, как Частотный детектор внешне обрабатываются через R302, R300, C300, C301, C502, объем потенциометра VR301, C302; А затем к интегральной цепи IC2 (D386P) 3 pin для усиления аудиосигнала.
IC2-это интегрированный усилитель звуковой мощности. В тех случаях, когда источника питания напряжение 10V и Сопротивление динамиков-8Ω, выходная мощность может достигать 0,7 Вт. Она представляет собой Однорядный 8-pin посылка интегральная схема с 3 контактов, как и Интер-частота входных сигналов. Pin 5-это выходной терминал усилителя звуковой мощности, а усиленный аудиосигнал соединен с динамиком через конденсатор C305 для излучающего звука ТВ. Штырь 2 и штырь 4 заземлены, штырь 6 является клеммой ввода питания, а напряжение источника питания составляет 9 в через фильтрующие конденсаторы R306 и C306.
Пять, сварка и установка

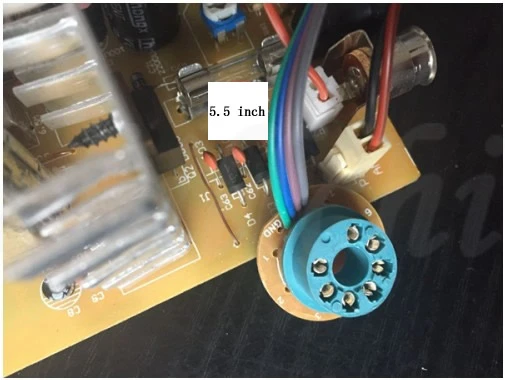

Для подключения см. Рисунок ниже:

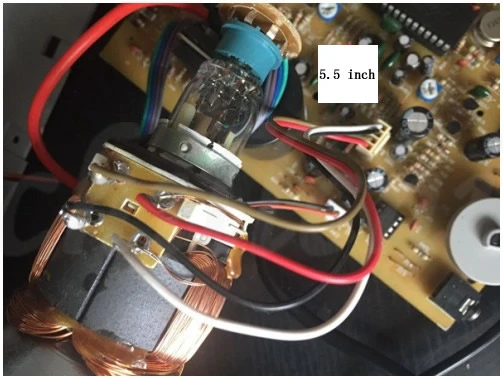

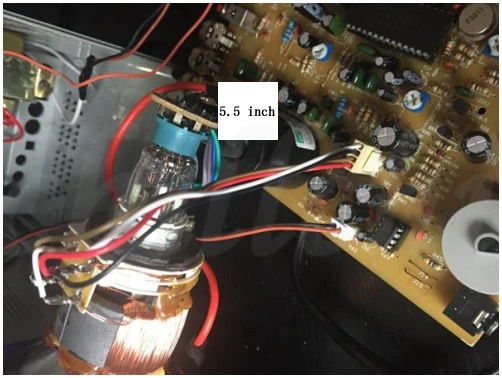

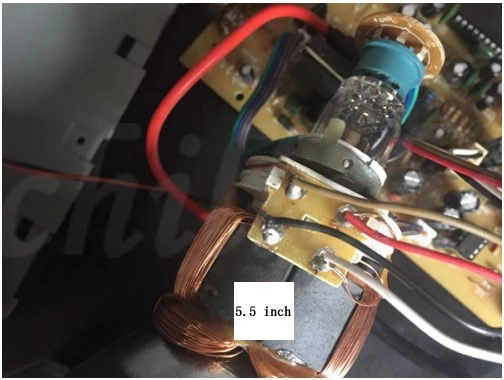

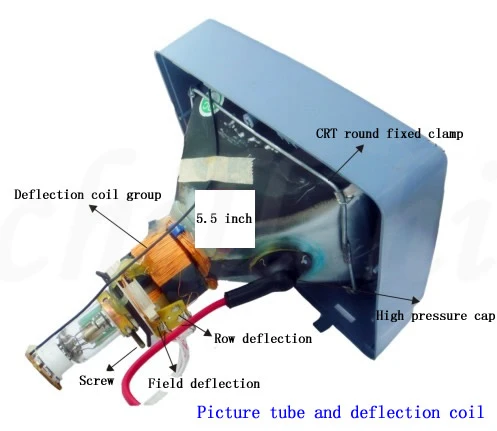

Изображение трубки и катушки отклонения:

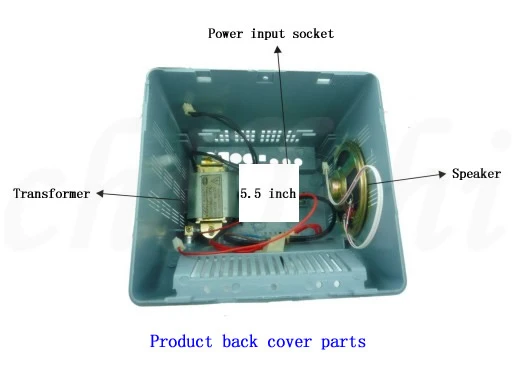

Внутренние компоненты задней крышки:
Шесть, отладка и окончательная сборка
