Надстройка Bitfunx OSSC с композитным и s-видео входом Linedouble и сглаживающим режимом для игровых консолей NTSC PAL в стиле ретро
Преобразуйте композитные и s-видео сигналы в компонентные и SCART сигналы, с опциями сглаживания и линедублера. Он может использоваться не только в сочетании с OSSC, но также может использоваться как автономный конвертер продукта на старых телевизорах.
Особенности
1) входы:Композитный, S-video
2) выходы:SCART, компонент
3)LinedoubleИСглаживаниеРежим
4) Поддержка: 240p, 288p, 480i, 576i, 480p, 576p
5) поддерживает большинство игровых консолей в стиле ретро и некоторые другие видео продукты с низким разрешением
6) Автоматическое определение NTSC, NTSC-443, PAL, PAL-60, SECAM
7) простое управление, только две кнопки
8) обновляемая usb-прошивка
Посылка включает в себя
1) надстройка OSSC
2) SCART кабель «Папа-папа»
3) кабель с разделителем постоянного тока(Поддержка постоянного тока5 ВРазъем питания)
4) 3,5 мм стерео Мужская головка в форме лотоса женская голова кабель
Поддерживаемые консоли
Поддерживается, но не ограничен:
Atari2600
Msx
N64
NES
PlAYSTION1
PIAYSATION2
SEGA Dreamcast
SEGA MD1
SEGA MD2
SEGA Saturn
SFC
SNES
SNK NEOGEO
Супер Famicom
Vic20
Xbox

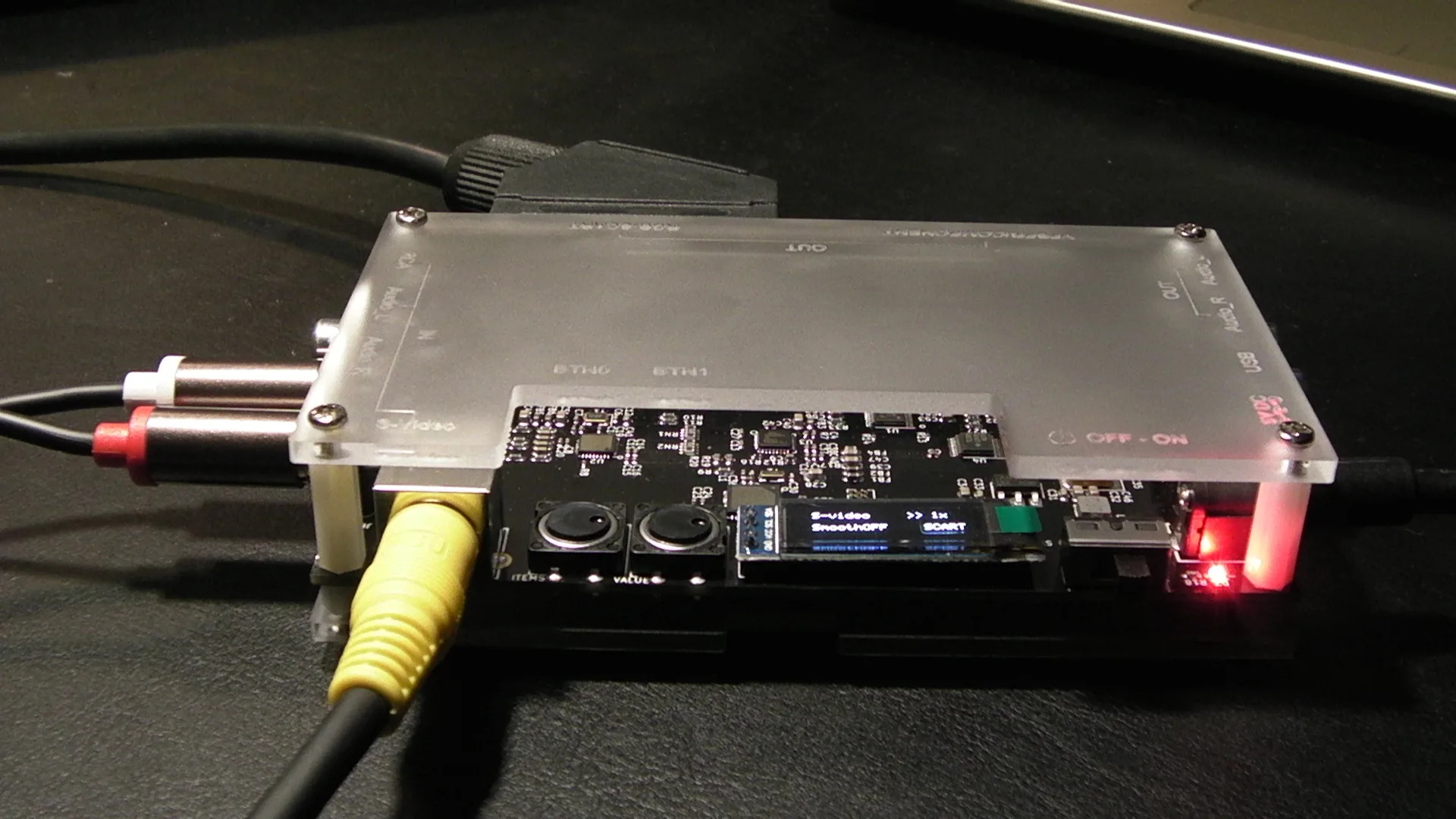

Кнопки, разъемы и внешние элементы управления
S-видео вход:
Подключения и разделенного видеосигнала (4 pin разъем) источник к этому вход переменного тока, других источников не поддерживаются.
AV вход:
Стандартный Композитный (RCA) разъем. Вы можете подключать источники, такие как Nintendo Super Famicom, Nintendo GameCube, N64 и т. д.

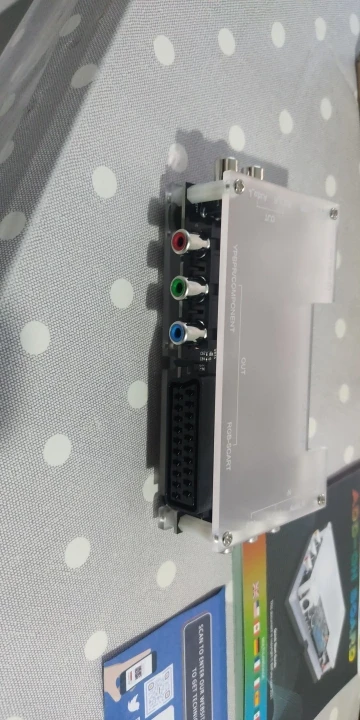

SCART выход:
Только выход сигнала RGBS и аудиосигнала, не выводит компонент и композитный сигнал. Может быть непосредственно подключен к интерфейсу ossc AV1 in (интерфейс OSSC SCART).
Компонентное видео:
Выход сигнала Ypbpr с интерфейсом аудиовыхода может быть непосредственно подключен к телевизору или OSSC.
Аудиовыход:
Прямой доступ к аудио.
Входной режим:
Переключение входного композитного и s-видео.
Штекерное гнездо постоянного тока вход питания:
Любое достойное качество Micro USB зарядное устройство может быть использовано для питания надстройки OSSC, так как это очень эффективное устройство. Также вы можете использовать DC 5,5*2.1 мм, разъем питания.** Обратите внимание, что вы можете подключаться только к DC 5V.
Выключатель питания:
Включение и выключение питания.
BTN0 (выберите пункт меню):
Кнопка ввода в основном предназначена для выбора элементов меню, отображаемых на ЖК-дисплее.
BTN2 (выберите опции):
Переключайте каждую функцию, соответствующую элементу меню.
2x/1x режим:
2x ON-это стандартный режим «LINEDOUBLE», который выводит 480p/576p. Это режим, на котором работает система по умолчанию. 1x просто выводит любой входной сигнал без изменения разрешения.
Режим включения/выключения:
Этот режим добавляет опцию фильтрации, чтобы минимизировать выпадение изображения для выхода 480p/576p.
** Обратите внимание, что функция сглаживания запускается только в режиме 2X.
Выходной режим:
Этот режим переключает выходной порт видео.
** Когда надстройка OSSC была использована вместе с OSSC, OSSC может не получить сигнал вовремя,Отсутствие сигнала или черный экран. В этот момент просто перезагрузите OSSC.
Вход USB:
Вы можете использовать этот интерфейс USB для обновления прошивки, также вы можете использовать его для питания надстройки OSSC.
Подключение к вашему OSSC надстройку на борту
1) Подключите соответствующий источник к интерфейсу ввода композитного или s-видео.
2) Подключение к дисплею или OSSC через интерфейс вывода SCART или компонентов.
3) Убедитесь, что питание USB или питание постоянного тока были подключены. Затем включите надстройку OSSC.
4) выберите подходящий режим видео через кнопку в соответствии с вашими потребностями, чтобы играть в игры.
Особенности продукта
Сигналы/разрешения:
Надстройка OSSC может принимать источники 240p/480i/288p/576i NTSC/PAL в конвертер на 480p/576p SCART или компонентный выход (480p для NTSC, 576p для PAL). Например, 240p сигналы поддерживаются должным образом, что позволяет полностью прогрессивный linedouble до 480p. 480i сигналы депереплетены и удваиваются также до 480p. Имейте в виду, что выходное разрешение этого устройства только до 480p/576p.
Нулевая задержка:
Надстройка OSSC-это устройство с нулевым запасом, проверенное с использованием нескольких измерений и различных устройств.
Совместимость с регионом:
Поддерживаются сигналы NTSC и PAL, но они не могут быть преобразованы друг в друга. Это означает, что вы можете подключить любой сигнал, с которым Совместимо ваше целевое устройство, но сигналы NTSC могут не работать на устройствах PAL, и наоборот.
Режимы сглаживания:
Режим сглаживания полностью основан на предпочтениях, потому что Средний Ретро-геймер предпочитает режим сглаживания для 2D игр (SNES, Genesis и т. Д.) и для 3D игр (N64, Saturn, И т. Д. Но режим сглаживания может помочь уменьшить мерцание с помощью 480i-только игр.
Совместимость:
Еще одна большая особенность надстройки OSSC заключается в том, что он выводит настоящий сигнал 480p/60hz или 576p/50hz, что делает его совместимым с каждым устройством, с которым я его тестировал! Совместимость является большой проблемой для ретро-геймеров, так как современные дисплеи не используются для разрешения или частоты обновления этих старых консолей. Это устройство является отличным подспорьем для стримеров, которые хотят наивысшей возможности совместимости.
Режим прохода:
Поставив надстройку OSSC в режим пропуска (1 режим), входящие композитные или s-видео сигналы просто прозрачны и преобразуются в RBGS/YPBPR (выход через интерфейс SCART/Component). Это делает устройство идеальным транскодером для работы с дисплеями 15 кГц, такими как PVMs, или, конечно, OSSC.
Как обновить прошивку?

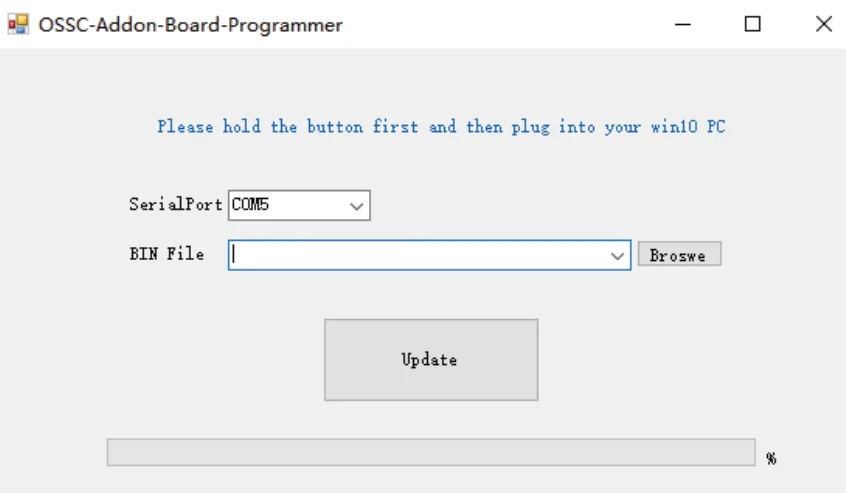

1. Загрузите программатор прошивки по ссылке на нашем веб-сайте:Флуоресцентный
2. Нажмите и удерживайте кнопку BTN0 на дополнительной плате OSSC, затем подключите кабель micro USB от
Дополнительный usb-порт OSSC к вашему ПК с WINDOWS 10.
3. Дополнительный бортовой программист OSSC автоматически обнаруживает устройство и отображает последовательный порт, такой как «COM **».
4. Выберите надстройку встроенного ПО OSSC, а затем нажмите кнопку «Обновить».
Использование OSSC надстройку на борту

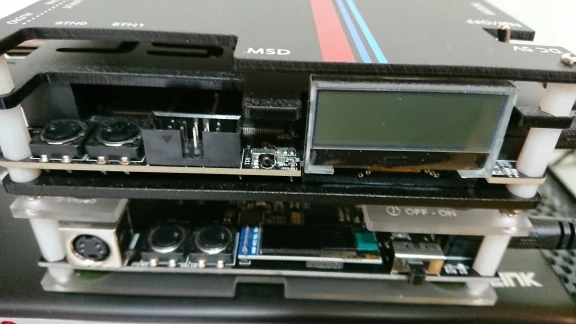

Вы можете просто использовать два устройства в тандеме, поддерживает как композитное видео, так и s-видео и расширенные функции ossc. Piggybacking надстройка OSSC к OSSC очень проста. Все, что вам нужно, это SCARTМужской или компонентный кабель «Папа-папа». Затем у вас будет доступ к знаменитой scanline OSSCsРежимы умножения двигателя и линии со всеми вашими композитными видео и s-видео-источниками.
Согласно аксессуарам, предоставленным в нашей посылка, Есть два способа подключения OSSC и надстройки OSSC.(Компонентный кабель на рис. 4 предназначен только для иллюстрации и не входит в посылка.)
Использование надстройки OSSC с OSSC:

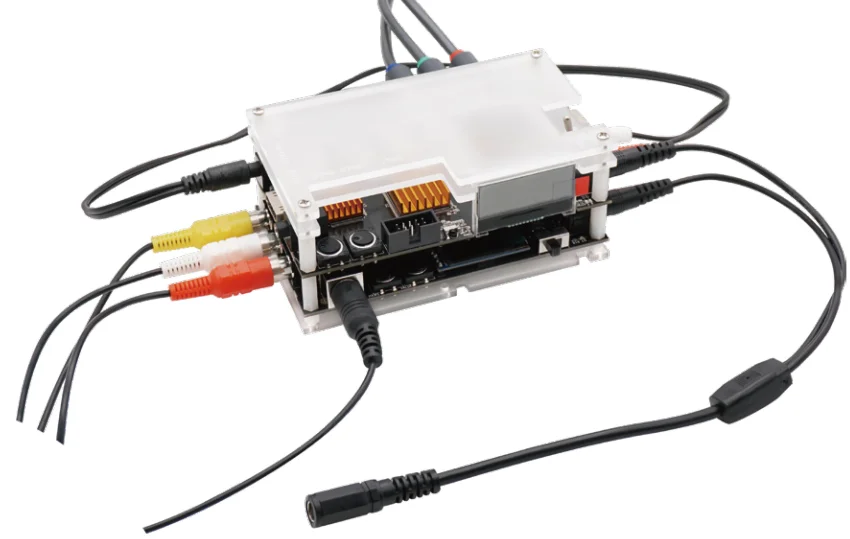

Метод I:
Подключите соответствующий сигнальный кабель к составному или S-video интерфейсу ввода надстройки OSSC. Кабель с разделителем постоянного тока должен подключаться к порту питания OSSC и надстройке OSSC.
Scart кабель «Папа-папа» может использоваться для подключения scart выходной порт OSSC добавить-на борту, а также scart К видеовходу OSSC.

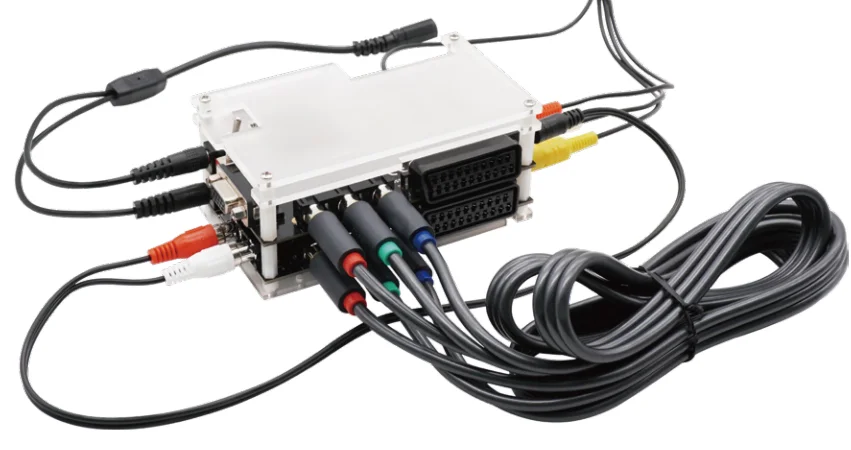

Метод II
Подключите соответствующий сигнальный кабель к составному или S-video интерфейсу ввода надстройки OSSC. Кабель с разделителем постоянного тока должен подключаться к порту питания OSSC и надстройке OSSC.
1) Как показано на картинке, 3,5 мм стерео Мужская головка в форме лотоса женская голова кабель может быть подключен к аудио выходной порт OSSC расширен доски и аудио в порт OSSC.
2) компонентный кабель должен использоваться для подключения компонентного видео из порта надстройки OSSC и входного порта компонентного видео OSSC.
Вопросы и ответы
Могу ли я подключить S-video и композитное видео одновременно (только с 1 консолью)?
-Да, конечно, нет проблем, и это не будет делать никаких видео помех.
Почему мой OSSC не может подключиться к надстройке OSSC?
-Перезагрузите OSSC и повторите попытку, это Задержка сигнала.
